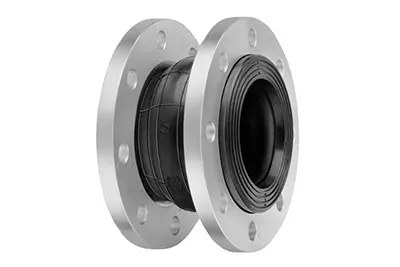

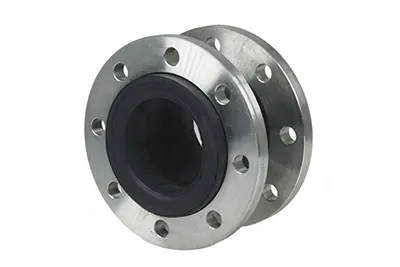

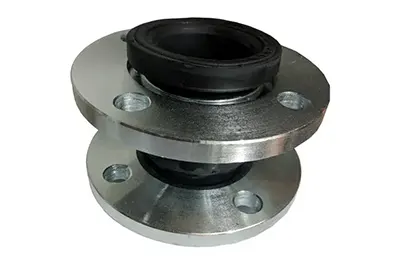

Imagem ilustrativa para Junta de expansão

JUNTA DE EXPANSÃO: CONFIRA AS PRINCIPAIS ESPECIFICAÇÕES TÉCNICAS

Procurando por junta de expansão para sua tubulação? Conte com a Niprefer Aços, atuamos com a importação e distribuição dos melhores produtos no ramo de aço. Veja mais sobre nosso produto e fale com um de nossos consultores para cotações.

A junta de expansão é amplamente utilizada em tubulações no ramo industrial e exige qualidade e resistência. Para adquirir dispositivos de procedência e desempenho superiores, conte com a Niprefer Aços.

Além da junta de expansão, atuamos na importação e distribuição de diversos dispositivos de aço como: tubo sob medida, flange, cano preto, cotovelo galvanizado, bucha de redução galvanizada, conexões galvanizada e muito mais.

Além da distribuição para todas as regiões do Brasil, a Niprefer Aços disponibiliza a retirada de produtos no galpão, em São Paulo. Confira mais sobre a junta de expansão e solicite uma cotação com nossa equipe!

Qual a função da junta de expansão?

Com a função principal de absorver dilatações, vibrações e desalinhamento em tubulações, as junta de expansão e de extrema importância para o bom funcionamento da mesma, podem ser encontradas em diferentes dimensões e formatos, sendo eles:

  • Redonda;
  • Quadrada;
  • Retangular;
  • Sanfonada;
  • Tubular

Além de identificar dilatações ou outros sinais, a junta de expansão absorve e segura a expansão e contração da tubulação na qual está disposta, absorvendo qualquer movimentação que afete o sistema.

DIÂMETRO NOMINAL COMPRIMENTO MOVIMENTOS ADMISSIVEIS ESPESSURA
    RAIO QUANTIDADE FUROS EXTERNO
? I L EXTENSÃO COMPRESSÃO LATERAL ANGULAR #S ? R N ? F ? E
POL MM MM MM MM GRAUS MM MM MM MM MM MM
1.1/4" 32 95 5 8 8 10 16 88,9 4 15,9 117
1.1/2" 40 95 5 8 8 10 16 98,4 4 15,9 127
2" 50 105 5 8 8 10 16 121 4 19 152
2.1/2" 65 115 6 12 10 15 16 140 4 19 178
3" 80 130 6 12 10 15 19 152 4 19 190
4" 100 135 10 18 12 15 19 190 8 19 229
5" 125 170 10 18 12 15 19 216 8 22 254
6" 150 180 10 18 12 15 19 241 8 22 279
8" 200 205 14 25 22 15 19 298 8 22 343
10" 250 240 14 25 22 15 22 362 12 25,4 406
12" 300 190/260 14 25 22 15 25 432 12 25,4 483
14" 350 255 16 25 22 7,5 32 476 12 28,6 533
16" 400 190/255 16 25 22 7,5 32 540 16 28,6 597
18" 450 255 16 25 22 7,5 32 578 16 31,8 635
20" 500 255 16 25 22 7,5 32 635 20 31,8 698

Qual a composição da junta de expansão?

A junta de expansão é formada pelo fole flexível (instrumento que produz correntes de ar), neutralizando a dilatação ou a contração. Esses movimentos da junta podem ser axiais, de rotação ou laterais, quando neutralizados pelo fole.

Essa junta de expansão possui alguns componentes específicos. São eles:

  • Fole: instrumento que produz correntes de ar;
  • Terminações: As terminações mais comuns de juntas de expansão são: flangeadas, pontas para solda e flanges soltos.
  • Dobradiças: Permitem somente o movimento angular em um plano. Resistem bem à pressão.
  • Ligações pantográficas: Distribuem o movimento de maneira uniforme entre dois foles. Elas têm também a função de impedir o esmagamento do fole inferior.
  • Isolamento térmico: Quando a temperatura exceder o nível recomendado, o isolamento térmico age entre o fole e a guia interna
  • Conexões para purga: A injeção de fluido é utilizada para limpar a cavidade entre o fole e a guia interna e impede a entrada de materiais particulados.
  • Conexões para drenos: São usados na parte inferior das corrugações para drenar o fole.
  • Proteção: São coberturas sobre o fole que o protegem contra danos como impacto de objetos e danos de manuseio.
  • Anel cardânico: Permite movimentos angulares em qualquer pano.
  • Tirantes: São os componentes que resistem à força de pressão, caso ocorra alguma falha das ancoragens. Permite apenas movimentos laterais.
  • Guia interna: Reduz os efeitos da velocidade do fluido no fole, assim como turbulência, erosão e vibrações.

Onde é recomendado o uso da junta de expansão?

A utilização de junta de expansão é indicada para tubulações que sofram dilatações ou outras alterações térmicas. Nesse caso, esses dispositivos captam as dilatações e evitam que a tubulação seja danificada.

  • Suportam alta pressão;
  • Compatíveis com diversos fluídos;
  • Adequados para temperaturas extremas de até 130ºC.

A junta de expansão pode ser utilizada em diversos segmentos industriais, como: construção, usina de açúcar e água, energia, gás, metalúrgica, naval, química e petroquímica, têxtil , caldeiras, entre outras.

Veja como solicitar uma cotação de niple galvanizado com a Niprefer - Importação e Distribuição de Aços

Para solicitar cotações ou mais informações sobre a junta de expansão ou outros produtos da Niprefer Aços, entre em contato com nossa equipe de consultores. Atendemos pelos telefones (11) 4111-5547 ou (11) 99191-9201 ou e-mail [email protected].

Para clientes cadastrados, os pagamentos podem ser feitos por boletos ou cartão de crédito com prazos que variam de acordo com o produto solicitado. Além disso, clientes da Niprefer Aços garantem muitas vantagens, como a garantia de produtos de qualidade, entrega rápida, suporte técnico qualificado, e ótimas condições de pagamento.

CONHEÇA MAIS SOBRE A NIPREFER - IMPORTAÇÃO E DISTRIBUIÇÃO DE AÇOS

Criada por pessoas apaixonadas pelo mercado de aço, a Niprefer Aços é uma distribuidora com 10 anos de experiência no segmento de tubos, conexões e válvulas. Atuamos na distribuição dos melhores produtos nacionais e importados, com colaboradores prontos para oferecer o melhor atendimento.

Além do fornecimento de junta de expansão, a Niprefer Aços também é especializada em tubos de aço da linha schedule,NBR 5580 e tubo DIN 2440; tubos mecânicos laminados e trefilados; conexões em aço carbono como curvas, tee’s, reduções, cap; conexões galvanizadas BSP e NPT, flanges SO , WN , liso , solto, cego, classes 150lbs e 300lbs, válvulas de esfera tripartida, monobloco, em aço carbono e inox, globo angular, flangeada e rosca, gaveta flangeada 150 lbs e 300 lbs; e borboleta tipo wafer, BUNA e EPDM.
